포항제철 무인 자동화 영상전송 구축

프로젝트 개요

포항제철 제4고로 및 소결공장에서 철광석 용해 과정의 무인 자동화 영상전송 시스템을 구축했습니다. 1,500°C 이상의 고온과 강력한 전자기 노이즈가 발생하는 극한 산업환경에서 24시간 무중단 영상 모니터링이 가능한 고신뢰성 무선 네트워크를 설계했습니다.

극한 산업환경의 도전과제

• 강력한 전자기 간섭: 용광로, 전기로, 크레인 등에서 발생하는 강력한 EMI
• 고온/저온 환경: 용광로 근처 고온부터 야외 혹한기까지 극한 온도 변화
• 분진과 습기: 철광석 가루와 증기로 인한 열악한 환경 조건
• 이동체 통신: 운행 중인 대형 크레인과 이송설비와의 실시간 통신
• 장거리 전송: 넓은 제철소 부지 내 3km 이상 장거리 무선 전송

J-MAC 프로토콜의 핵심 기술

적응형 간섭 회피: 당사 특허 기술인 J-MAC(JMP Medium Access Control) 프로토콜은 실시간으로 주변 전파 환경을 분석하여 최적의 채널과 전송 파라미터를 자동 선택합니다. 제철소 특유의 강력하고 불규칙한 전자기 간섭 패턴을 학습하여 간섭이 가장 적은 시점에 데이터를 전송하는 지능형 스케줄링을 구현했습니다.

특수 설계 하드웨어

• 내열 하우징: -40°C ~ +85°C 동작, 순간 150°C 견딤
• EMI 차폐: 전도성 가스켓과 다층 차폐로 80dB 이상 차폐 효과
• 진동 방지: 대형 크레인 진동에 견디는 충격 방지 마운트
• 밀폐 설계: IP67 등급으로 분진과 고압 세척수 완전 차단
• 이중화 전원: 산업용 UPS와 비상 배터리로 무정전 운영

시스템 구성 및 네트워크 설계

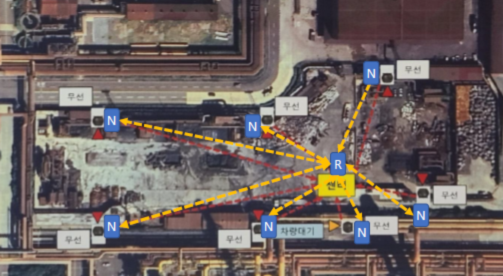

계층화된 네트워크: 제어실을 중심으로 한 스타 토폴로지와 현장 간 메시 네트워크를 결합한 하이브리드 구조로 설계했습니다. 고정형 카메라는 직접 연결하고, 이동형 장비는 메시 네트워크를 통해 연결하여 안정성과 유연성을 동시에 확보했습니다.

무인 자동화 모니터링 시스템

AI 기반 예측 정비 시스템

지능형 분석: 수집된 영상 데이터를 AI로 분석하여 설비 이상 징후를 조기 발견합니다. 크레인 와이어 마모도, 컨베이어 벨트 손상, 내화벽돌 균열 등을 자동으로 감지하여 예방 정비 시점을 알려주는 예측 정비 시스템을 구축했습니다.

성능 최적화 기술

구축 과정의 특별한 도전

열간 설치: 제철소는 24시간 가동되는 연속 공정으로 생산 중단이 불가능했습니다. 이에 따라 용광로 가동 중에도 설치할 수 있는 특수 작업 절차를 개발했으며, 내열복과 호흡기를 착용한 특수 작업팀이 단계별로 설치를 진행했습니다.

운영 성과 및 효과

생산성 향상: 무인 자동화 시스템 도입으로 수동 작업이 80% 줄어들었으며, 24시간 연속 모니터링으로 생산 효율이 25% 향상되었습니다.

안전성 확보: 고위험 구역에서의 인원 작업이 크게 줄어들어 산업재해가 90% 감소했습니다. 특히 고온 작업과 크레인 작업에서의 안전성이 크게 개선되었습니다.

품질 안정화: AI 기반 품질 관리로 불량률이 40% 감소했으며, 일정한 품질의 제품 생산이 가능해졌습니다.

기술 혁신 및 확산

포항제철 프로젝트에서 검증된 극한환경 무선통신 기술은 현재 국내외 다른 제철소와 중화학 공장으로 확산되고 있습니다. 특히 차세대 스마트 팩토리 표준 기술로 인정받아 정부의 스마트 제조 혁신 사업에도 핵심 기술로 활용되고 있습니다.

미래 확장 계획

현재 시스템을 기반으로 5G 기반 초저지연 제어, 디지털 트윈 기술 적용, 블록체인 기반 품질 이력 관리 등으로 확장하여 세계 최고 수준의 스마트 제철소 모델을 구축할 예정입니다.
