MAP5200-MESH 시리즈 제품 브로셔

작성자: 제이엠피시스템 | 게시일: 2025-09-09
MAP5200-MESH 브로셔 데이터시트 옥외용AP 무선랜

MAP5200-MESH Series

MAP5200-MESH / MAP5210-MESH / MAP5220-MESH / MAP5230-MESH / MAP5240-MESH / MAP5250-MESH

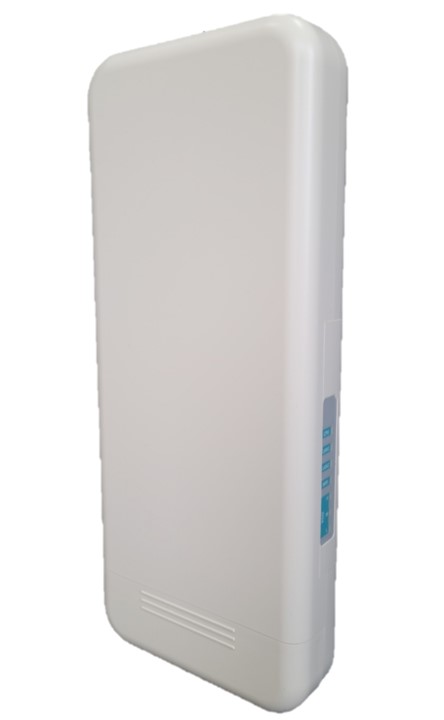

MAP5200-MESH 제품 이미지

고성능 아웃도어 무선 메쉬 장비

MAP5200-MESH 제품은 4x4 다중안테나와 WPA3등 최신 무선통신 기술을 활용하여 실외 환경에서 안정적인 자가통신 인프라를 구축할 수 있도록 개발된 고성능 다기능 국산 MESH 장비 입니다.

실외에서 다수의 CCTV 영상전송 등 다양한 응용에 적용 할 수 있는 인터페이스와 소프트웨어 기능을 지원하고 있어 최적의 실외 무선시스템 구축이 가능합니다.

MAP5200-MESH 시리즈 특징신뢰와 기술, 제이엠피시스템

고성능 옥외용 4x4 다중안테나 기술

고신뢰성 부품 사용, 국내 개발 제조

WPA3 최신 무선 보안기술 탑재

기술지원

무상하자보증



  • 고출력 4x4 MIMO RF가 탑재되어 안정적인 무선 통신
  • 고신뢰성 부품 적용으로 광범위한 산업용 실외환경 온습도 동작 범위
  • 향상된 WPA3 국제표준 암호화 보안기술 적용으로 사용자 정보 보호

  • 고성능 하드웨어와 안정적인 자체 개발 펌웨어로 높은 실효 속도 유지
  • 무지향성으로 최대 500m 거리에서 영상 및 데이타등 TCP/IP 연결
  • 802.11ac 1730Mbps 무선랜 링크속도 지원 및 Gbps 이더넷 제공


  • 웹 기반 UI 및 측면 LED 표시창을 통해 직관적인 동작상태 확인 가능
  • 도시, 산업시설, 도로환경등 다양한 설치환경에 어울리는 케이스 디자인
  • 다수의 장비를 통합관리 할 수 있는 uManager EMS 서버 연동 기능
JMP Systems Logo

aircess™ WIFI AP

기본제공 : 무선장비 본체, Active PoE Injector      선택 악세서리 : 안테나, 전용 브라켓

Specification

MAP5200-MESH Series

Radio Frequency (RF 특성)

무선 규격 IEEE 802.11acn 4x4 MIMO 최대 1730Mbps
주파수 대역 5150~5250, 5725~5825MHz, 대역폭 20/40/80MHz
출력 21dBm @ MCS0, 15dBm @ MCS7
수신감도 -94dBm @ MCS0, -71dBm @ MCS7
변조 방식 DSSS(DBPSK, DQPSK, CCK) , OFDM(BPSK, QPSK, 16QAM, 64QAM)
안테나 이득 내장안테나4X4 6dBi 무지향성

Interfaces (인터페이스)

이더넷 2 포트 (10/100/1000Mbps), Cat 5e 이상
전원 DC 48V Active PoE
LED CPU, LAN1, LAN2, Wi-Fi, RSSI(H/M/L)

Security (보안) & QOS

보안 및 QOS 802.1x 인증 (EAP-TLS, EAP-TTLS-MSCHAPV2, PEAP-MSCHAPV2)
802.11i(WPA1/2-PSK, WPA1/2-ENTERPRISE, WPA3-SAE)
802.11e WMM / QoS, CoS/ 가상 SSID 최대 8
802.1q VLAN / SSID별 무선 VLAN / MAC Filtering / ACL
원격 관리 Web, uManager 원격통합관리시스템 (옵션)

Environment (기기 운영 환경)

동작 / 보관 온도 -30℃ ~ 60℃ / -40℃ ~ 90℃
동작 / 보관 습도 10% ~ 90% / 5% ~ 95% (Non-condensing)
소비 전력 최대 10W

외관 및 Case (케이스 규격)

재질 강화 플라스틱 (ABS)
크기 본체 : 280 x 115 x 55 mm (W x D x H) (브라켓 제외)
무게 본체 : 440g (브라켓 제외)
